1.0 Johdanto

HDMI- ulottaja yhden CAT5e/6:n yli on työkalu, jolla HDMI-signaali voidaan ulottaa pitkien etäisyyksien päähän yhteensopivaan näyttöön.Kalliiten HDMI-kaapeleiden sijaan olemassa olevia CAT 5e/6-kaapeleita ja pistorasioita voidaan käyttää suorittamaan kehittyneitä toimintoja, kuten syvän värin (12-bitti/väri) videon ja digitaalisen audion siirtoa, jossa kaistanleveys on 225MHz.HDMI:n lähetin ja vastaanotin, yhden CAT 5e/6:n yläpuolella, on merkittävä HDMI:n lisälaite.HDMI Extender tukee myös IR uudelleenlähettämistä, joten voit hallita Lähde, joka on 200 metriä ulkopuolella käyttäen HDMI Extender.

2.0 Ominaisuudet

Ykkönen.       tasavirta 5V -virtalähde;

Kaksi.       HDMI 1.3, HDCP 1.1 ja DVI 1.1 vaatimukset täyttävä;

Kolmonen.       Tue syvää väriä 12- bitteihin/väriin asti;

4.       Tuki 20=60KHz IR uudelleenlähettäminen;

5.       Tue HDMI- hakua;

Kuudes.       käyttää yhtä CAT5e/6-kaapelia tietojen/DDC-tietojen toimittamiseen;

Seitsemän.       tasapainottaa ja ottaa talteen saapuvat TMDS-tiedot ennen niiden lähettämistä optimaalisessa laadussa saapuvan signaalin laadusta riippumatta;

Kahdeksalta.       Kaapelitestaus osoitti, että 1080p-resoluutiolla HDMI:n syöttölähde voi olla kymmenen metrin päässä.

-9.       Kun signaali lähetetään 1080p-resoluutiossa, CAT6:n toimintaetäisyys on 200 metriä(max).

3.0 Pakkausvarusteet

Kun olet purkanut putkesi ensimmäisen kerran, tarkista, onko mukana seuraavat tuotteet:

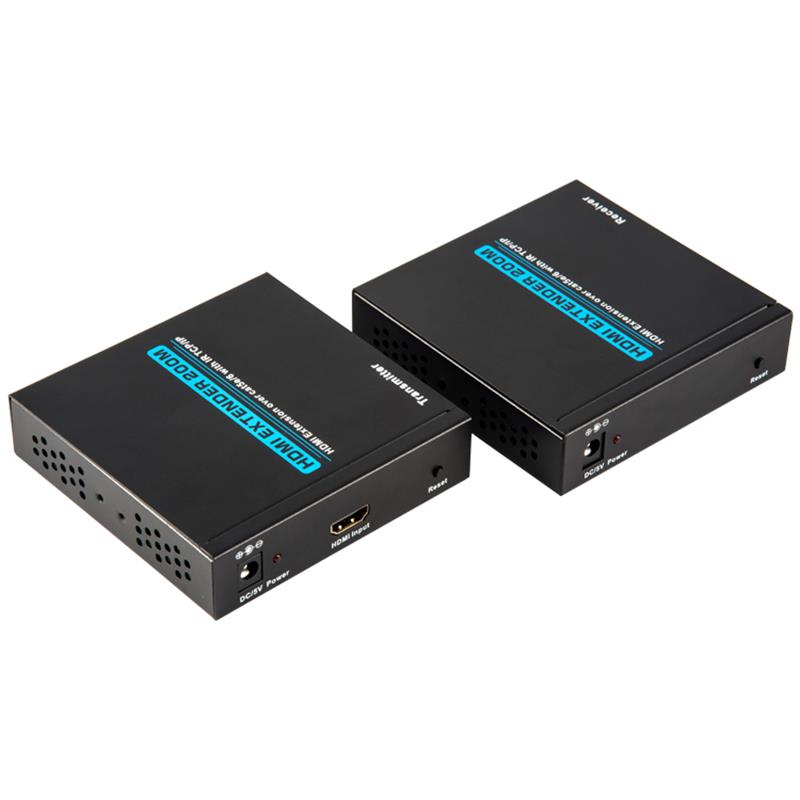

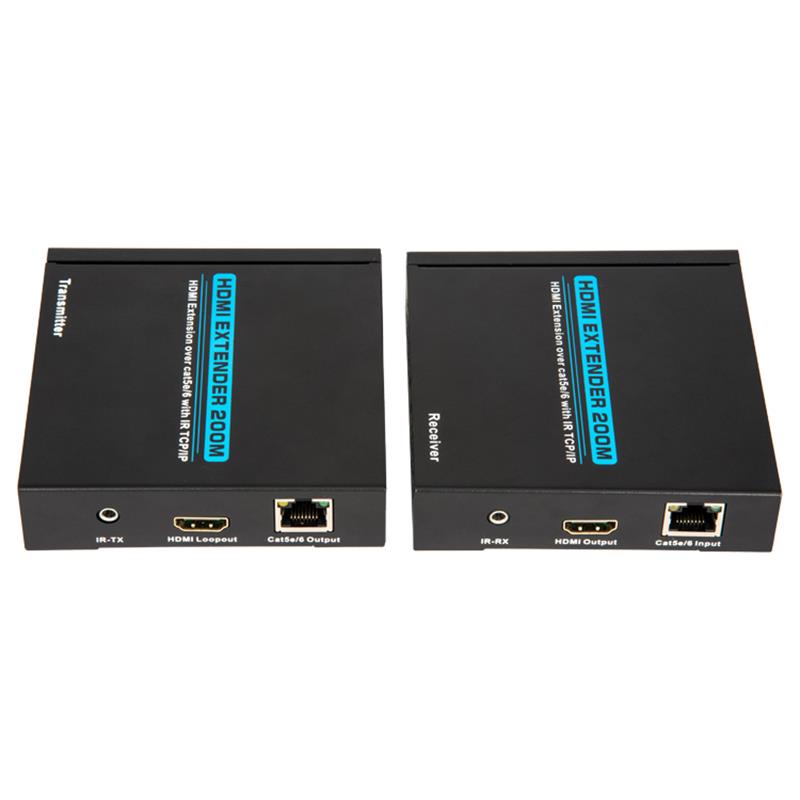

HDMI Extender Transmitter...

HDMI Extender Vastaanottaja...

"Ja minä............................................................................................................!

"R Vastaanottaja-----------------------------------------------------------------------------------------

5V DC Power Supply adapter...

"Operaatio Manual-----------------------------------------------------------------------------------
